会议录播一体机一款嵌入式高性能的录播产品，终端集成音视频采集处理、编解码、导播、录制存储、点播、直播等功能于一体。产品支持4路HDMI输入 和4路线性音频输入；2路HDMI输出和2路线性音频输出。且支持4KHDMI信号输入输出。且设备支持可热插拔硬盘，极大的方便客户维护和更换存储。简单明了的设计UI设计，特别适合会议、培训、医疗等需要多路信号导播、录制、存储、直播的应用场景。
嵌入式设计，ARM多核处理器，高稳定，低功耗，配备3.5寸可插拔硬盘托架，支持更多扩容，7*24小时不间断工作。
支持ONVIF、RTSP、SDI、HDMI等多画面接入。
支持HDMI 输入内嵌音频和3.5mm线性音频同时输入；不同的录制流/直播流可以选择不同音频输入信号源或组合。
支持3840*2160 4K超清视频录制，分段录制，定时录制，MP4、TS等丰富的录制格式。
所有通道均支持通过RTMP、HLS等直播协议，可与第三方平台和系统对接，电影通道和资源通道同时直播。
支持8种布局模式，响应不同场景需要；14种转场特效，使画面切换柔和自然；字幕、台标、片头片尾功能，并支持预设，用户轻点即可快速调用，使导播更便捷。
支持在软件界面对录制文件进行一键回放、删除；外接U盘、移动硬盘等存储设备，并对录制文件进行一键拷贝或自动拷贝；通过FTP将录制文件传输至相关平台。

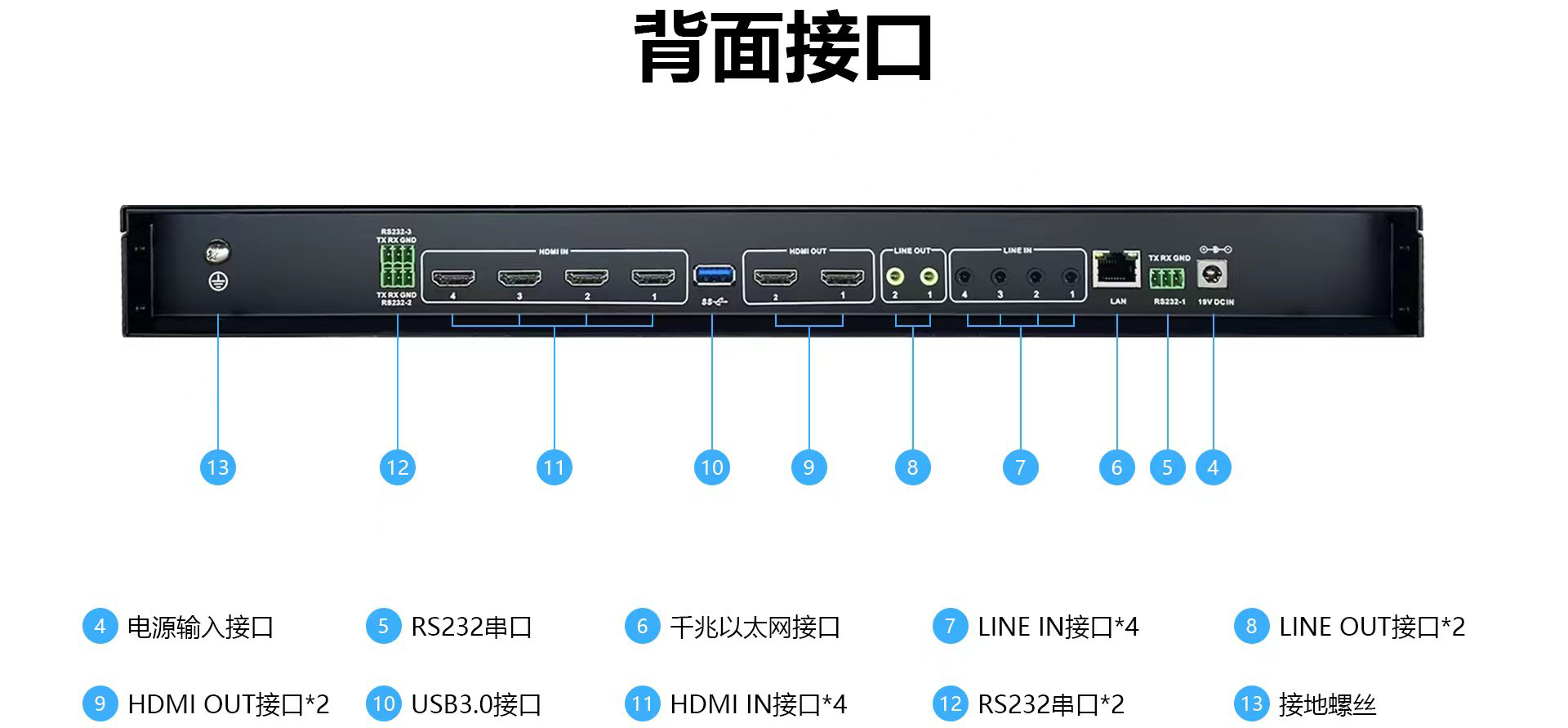

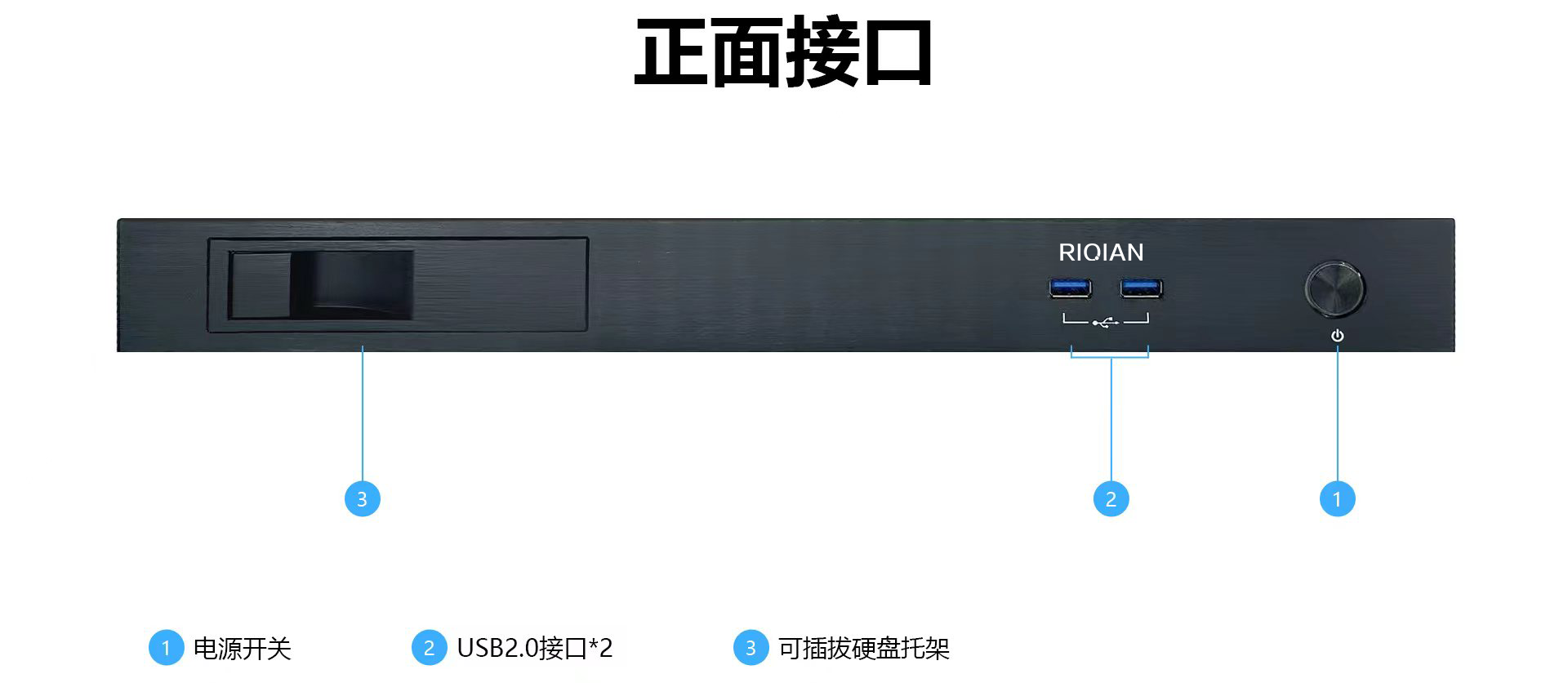

接口说明：
技术规格：
|
系统单元 |
操作系统 |
Linux |
|
机身存储 |
3.5寸可插拔硬盘托架，支持主流硬盘；推荐采用监控级及以上规格的3.5寸硬盘
|
|
|
一键系统还原 |
一键还原系统按键 |
|
|
支持协议 |
HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP |
|
|
前置实体按键 |
电源开关 |
|
|
视频单元 |
视频编码标准 |
H.264，H.265
|
|
输入分辨率 |
3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60 |
|
|
输出分辨率 |
1920*1080 |
|
|
视频录制格式 |
MP4/MOV/MKV/FLV/AVI/TS |
|
|
视频录制码率 |
256kbps~20480Kbps可调 |
|
|
录制码率控制 |
CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP |
|
|
视频录制帧率 |
25～60fps |
|
|
视频直播格式 |
RTMP、RTSP、HLS |
|
|
视频直播码率 |
256kbps~20480Kbps可调 |
|
|
视频直播帧率 |
25～30fps |
|
|
音频单元 |
音频压缩标准 |
AAC |
|
音频压缩码率 |
32~192Kbps可调 |
|
|
功能接口 |
视频输入 |
4路HDMI |
|
视频输出 |
2路HDMI |
|
|
音频输入 |
4路3.5mm LINE IN |
|
|
音频输出 |
2路3.5mm LINE OUT |
|
|
网络接口 |
1路RJ45:10/100/1000M自适应 |
|
|
COM接口 |
3路凤凰端子RS232 |
|
|
USB接口 |
3路Type-A USB3.0 |
|
|
电源接口 |
内径2.5mm,外径5mm DC电源座 |
|
|
电源单元 |
输入电源 |
DV 19V |
|
最大功耗 |
<30W |
|
|
待机功耗 |
<2W |
|
|
运行环境 |
储藏温度 |
-10℃~+50℃ |
|
储藏湿度 |
90%RH |
|
|
工作温度 |
0℃~50℃ |
|
|
工作湿度 |
70%RH |
|
|
物理特性 |
安装方式 |
机柜式 |
|
机身颜色 |
黑色 |
|
|
机身材质 |
前面板：铝合金、机箱：钣金SGCC |
|
|
整机尺寸 |
483.4mm(W) x 318.5mm(D) x46mm(H) |
|
|
包装方式 |
纸箱+珍珠棉 |
|
|
包装尺寸 |
492.00*353.00*147.00mm |
|
|
净重 |
约3.0Kg |
|
|
毛重 |
约5.0Kg |
|
|
附件 |
电源适配器、接地线、合格证保修卡、光盘说明书、装箱清单； |
|
|

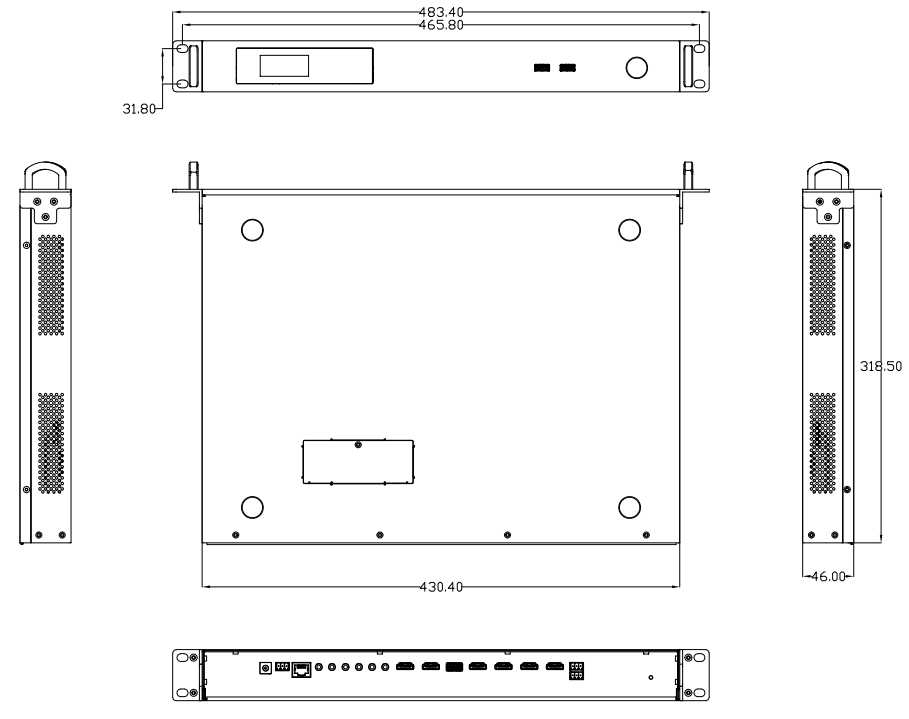

尺寸图 |
 |
|
