一款集音视频采集、音视频编解码、音视频处理、视频录制、视频点播、视频直播、视频导播、远程互动、运维管理、POE、UVC/UAC、音频功放、无线麦克风、扬声器、无感扩音、红外遥控等多功能于一体的智能终端设备。设备采用工业级别高性能低功耗ARM架构四核处理器，基于开源稳定的嵌入式Linux操作系统设计开发，确保系统可靠稳定。该产品以智能便捷操作为基础，用户理念为核心，具有安装简便，操作简单、维护容易等优点，面对各类应用场景，通过该设备实现音视频相关需求，为用户提供一体化解决方案。
功能特点
纯嵌入式系统，ARM四核处理器方案，高稳定，低功耗；标配1TB硬盘，可扩展更大硬盘。
支持ONVIF、RTSP、HDMI（3840*2160）多画面接入。
支持3840*2160 4K超清视频录制，分段录制，定时录制，MP4、TS等丰富的录制格式。
支持8种布局模式，响应不同场景需要；11种转场特效，使画面切换柔和自然；字幕、台标、片头片尾功能，并支持预设，用户轻点即可快速调用，使导播更便捷。
录制文件一键回放、删除；可通过FTP将录制文件传输至相关平台。
平台集中管理，开关机和重启操作；实时查看设备状态以及巡课督导；也可通过红外遥控器控制待机、开机、录像、直播等功能。
内置4麦克风阵列；可选配无线麦克风模块。
内置网口交换机，2路POE网口，集供电、控制、视频于一体；网络隔离技术。
录播系统
1. 软件架构
软件需采用 B/S 架构设计，使用主流浏览器通过网络即可访问软件后台进行管理应用。
2.主机导播系统
支持根据学生、老师行为状态实现画面智能切换。预监画面可实时推流给资源平台，实现平台直播。
支持（3840*2160）16:9画面比例4K视频录制。
支持录播设备导播控制。
支持单画面、画中画、左右等分、三画面、四画面等画面布局设置。
支持自动导播、手动导播两种导播模式选择。
导播画面支持进行实时音量监测及控制。
3.主机直播互动系统
支持用户在线打开云课件列表，无需下载至本地，即可在线打开云课件进行展示及讲授。
录播系统内置互动模块，支持标准H.323或SIP协议，与视频会议系统对接可实现互动教学，最高支持分辨率1080P@30fps。
支持双流互动：在互动过程中，教学场景信号与电脑课件信号以互相独立的信号进行传输，并接收端设备可通过两路HDMI接口将接收到的教学场景画面与电脑课件画面同时分别环出到两个显示设备上。
支持公网同步实时直播，可以进行二维码分享观看，直播评论功能。
直播结束后生成直播链接，直播视频保存在云平台，支持在线回看、下载和分享。
支持开始互动同步开始录制，进入互动后可自动开启录制。互动过程中可通过控制面板、PC软件实现录制和直播控制，互动过程中可以控制开始录制、结束录制、开始直播、结束直播等功能。
4.录播设备管理
录播信息查看：查看录播设备信息，包括已连接的设备总数，在线设备数，设备IP，绑定教室信息，信号源连接情况等信息。
录播远程管理：支持管理员在平台上进行设备远程管理，包括关机，重启，开始录制，停止录制，开启直播，停止直播等操作。
存储服务器管理：支持管理员配置录播资源存储服务器，可查看存储空间。
录播视频智能覆盖：当存储空间已满时，新录制视频内容自动覆盖最早的录播视频。
录制存储：要断网情况下 可以对本地教室进行本地视频录制，录制文件将保存在录播主机的硬盘。最高可以录制3840*2160的mp4视频。
分段录制：支持视频分段录制的功能，可自定义视频分段时长，当录制课程时间较长时，自动按分段时长将课程视频文件分割录制成多个视频文件，无需停止视频录制，有30 分钟分段、60 分钟等分段时长可选。
跟踪：内置跟踪功能，无需任何辅助装置，即可完成摄像机的画面拍摄和跟踪检测，实现课堂教师、学生行为的全自动跟踪。跟踪模式需包括教师走动全景、教师板书特写、教学课件跟踪、学生起立特写、学生听课全景等，无需配置跟踪主机。
跟踪屏蔽：支持设置跟踪屏蔽区域，如观摩区、窗户窗帘、教室门口、大屏液晶电视等易干扰跟踪效果的地方，所屏蔽的地方系统将不对进行图像分析跟踪运算。

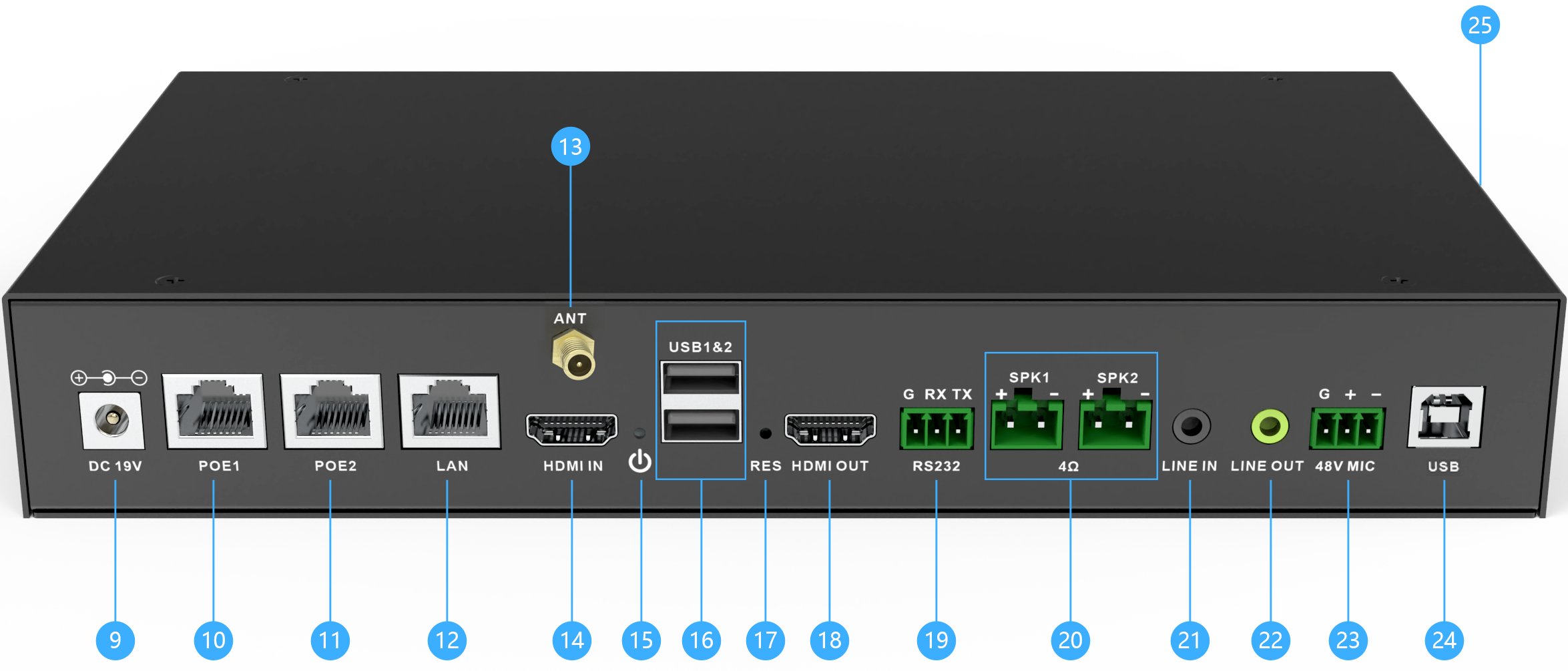

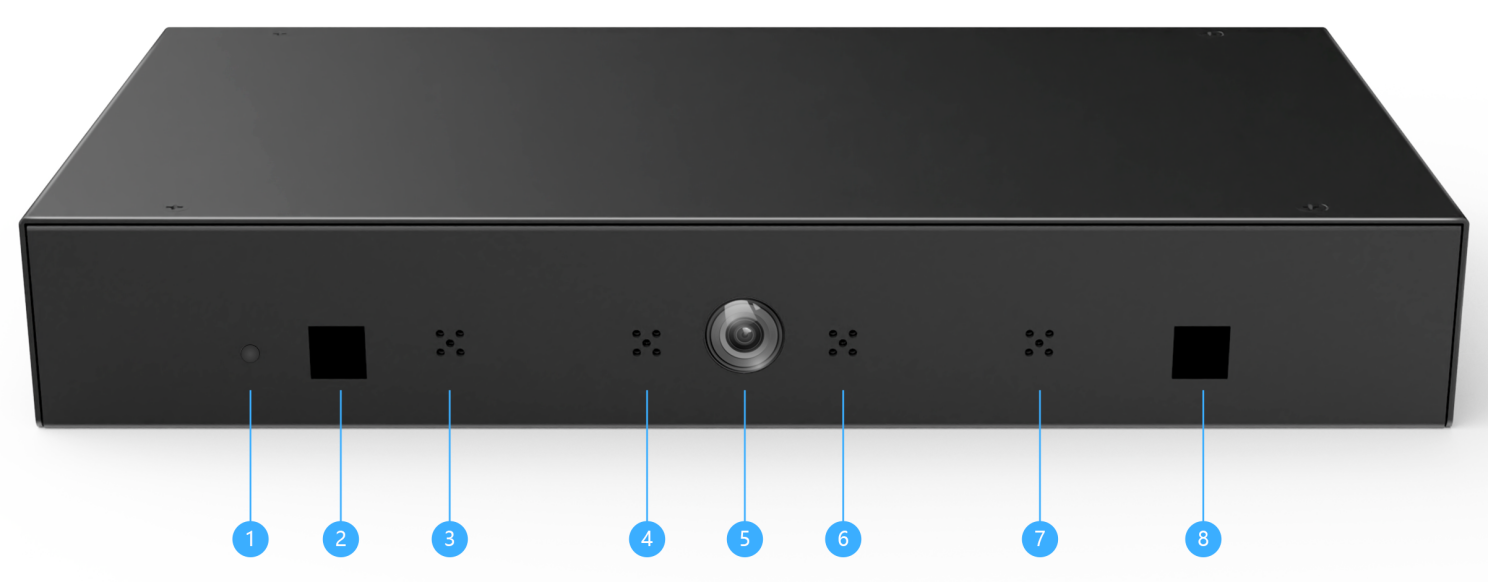

接口说明
1
开机指示灯
2
1路红外接收头
3
1路拾音麦
4
1路拾音麦
5
高清摄像头
6
1路拾音麦
7
1路拾音麦
8
1路红外接收头
9
电源输入接口
10
POE网口1
11
POE网口2
12
LAN网口
13
无线麦接收天线接口
14
HDMI IN接口
15
电源开关按键
16
USB2.0接口*2
17
系统复位键
18
HDMI OUT接口
19
RS232串口
20
SPK接口*2
21
1路模拟线性音频输入接口
22
1路模拟线性音频输出接口
23
48V MIC接口
24
UVC USB输出接口
25
4Ω高保真喇叭
技术规格
|
系统单元 |
操作系统 |
Linux |
|
CPU核数 |
4核 1.2GHZ |
|
|
运行内存 |
2G |
|
|
机身存储1T |
1TB（支持更换大容量存储） |
|
|
远程唤醒 |
支持本地UDP唤醒、公网TCP唤醒 |
|
|
一键系统还原 |
一键还原系统按键 |
|
|
支持协议 |
HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP |
|
|
红外遥控 |
支持操作待机、开机、录像、直播等功能
|
|
|
IR红外 |
无线麦红外对码器 |
|
|
视频单元 |
视频编码标准 |
H.264，H.265
|
|
输入分辨率 |
3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60 |
|
|
输出分辨率 |
3840×2160、1920*1080 |
|
|
视频录制格式 |
MP4，TS |
|
|
视频录制码率 |
256kbps~20480Kbps可调 |
|
|
录制码率控制 |
CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP |
|
|
视频录制帧率 |
25～60fps |
|
|
视频直播格式 |
RTMP、RTSP、HLS |
|
|
视频直播码率 |
256kbps~20480Kbps可调 |
|
|
视频直播帧率 |
25～30fps |
|
|
音频单元 |
音频压缩标准 |
AAC |
|
音频压缩码率 |
32~192Kbps可调 |
|
|
无线麦模块参数 |
无线麦调制方式：FM调制 |
|
|
无线麦频率范围：640~690MHz |
||
|
无线麦使用距离：＜40M |
||
|
麦克风款式：手持、头戴 |
||
|
音频处理模块参数 |
回声消除：长度256ms，回声消除幅度60dB，收敛速度100dB/s |
|
|
降噪深度≥21dB，可人工智能学习非常态化噪音 |
||
|
信号处理延时：低至8ms（不同算法配置延时有差异） |
||
|
麦克风单元 |
麦克风 |
内置4阵列麦克风 |
|
摄像头单元 |
摄像头 |
1920*1080超高清摄像头 |
|
红外单元 |
红外接口 |
2个红外接收头 |
|
功能接口 |
视频输入 |
1路HDMI、4路rtsp或者onvif网络视频流 |
|
视频输出 |
1路HDMI、1路UVC |
|
|
音频输入 |
1路3.5mm 插孔LINE IN、1路凤凰端子48V MIC、1路HDMI 音频输入、1路UAC音频输入 |
|
|
音频输出 |
1路3.5mm插孔 LINE OUT、1路HDMI 音频输出、1路UAC音频输出、2路SPK OUT |
|
|
网络接口 |
1路RJ45:10/100/1000M自适应 |
|
|
2路RJ45:10/100/1000M自适应 ,支持POE (802.3af/at） |
||
|
COM接口 |
1路凤凰端子RS232 |
|
|
USB接口 |
2路Type-A USB2.0，1路UVC USB输出 |
|
|
电源接口 |
1路内径2.5mm, 外径5mmDC电源插座
|
|
|
天线接口 |
1个无线麦天线接口 |
|
|
电源单元 |
输入电源 |
DC 19V |
|
最大功耗 |
<45W |
|
| 主机噪声 |
<20dB(A) |
|
|
运行环境 |
储藏温度 |
-10℃~+50℃ |
|
储藏湿度 |
90%RH |
|
|
工作温度 |
0℃~50℃ |
|
|
工作湿度 |
70%RH |
|
|
物理特性 |
安装方式 |
壁挂式 |
|
机身颜色 |
黑色 |
|
|
机身材质 |
钣金SGCC |
|
|
整机尺寸 |
255mm(W) x 140mm(D) x40mm(H) |
|
|
包装方式 |
纸箱 |
|
|
净重 |
约1 Kg |
|
|
附件 |
电源适配器、天线、红外遥控器、合格证保修卡、光盘说明书、装箱清单； |
|
|

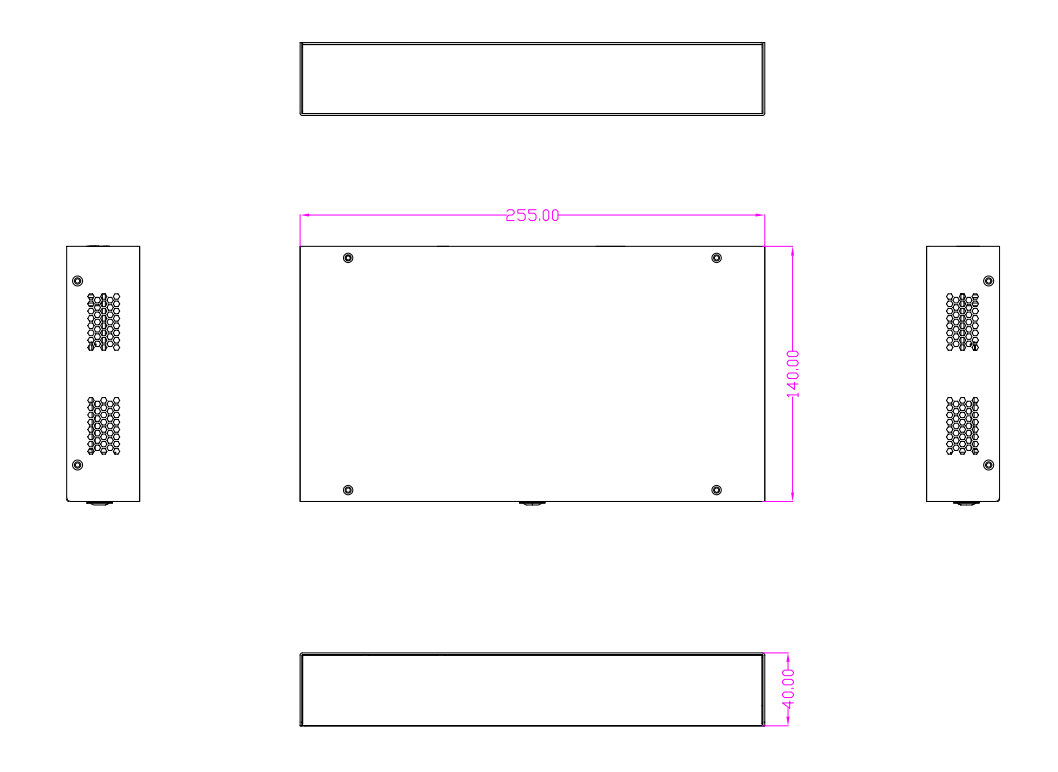

尺寸图 |
 |
|
