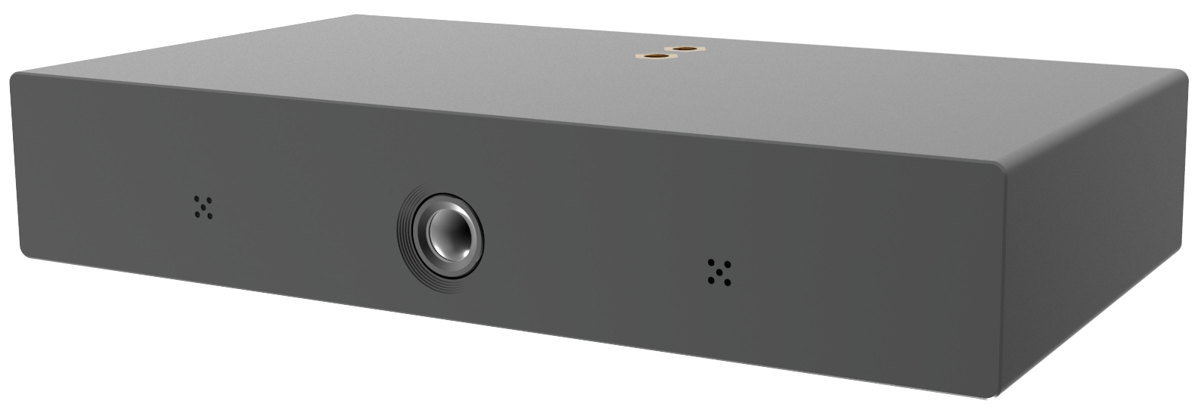

本产品采用工业级别高性能低功耗的ARM架构处理器，基于开源稳定的嵌入式Linux操作系统设计开发，确保系统可靠稳定，硬件结构采用一体化集成设计。终端集4K云镜超高清摄像机+互动录播主机+高灵敏度全向麦克风于一体，部署应用简单方便。机身内置高灵敏度全向麦克风并支持外接麦克风，体积小巧，易于安装部署，支持壁装、吊装等安装方式。一体化终端设备集超高清图像采集、音频采集、导播、音视频编解码、录制存储、直播、点播、互动等功能于一体。产品具有强大的流媒体处理能力，支持低延时的远程高清音视频交互能力，使远程教学更便捷。内置的120°广角/45°长焦视野超高清摄像头、全向高灵敏度麦克风，可将课堂音视频情况全方位无死角的录制、直播、以及输送至远端课堂。
产品特点
1、多功能高集成化设计，嵌入式一体设计、采用高性能低功耗嵌入式处理器，集音视频编解码、视频采集、音频采集、音频处理、录播、直播、远程互动等功能于一体的高度集成系统设备；
2、设备内置超高清摄像头，支持4倍数码变焦及电子云台，并配备120°超广角镜头或45°专业长焦镜头，可轻松覆盖教室的每个角落；
3、内置麦克灵敏度：-34dB±3dB(0dB=1V/Pa at 1KHz)，频率响应：30Hz～18KHz，输出阻抗：250Ω平衡输出
4、设备内置音频处理模块，无需配备单独的音频系统，设备即可实现自动混音、噪声抑制、回声消除等功能（选配）；
5、设备终端支持POE一线通功能：通过一条网线连接摄像机，即可实现视频传输、供电和云台控制功能
6、设备具备网络隔离技术，可将相机之类外设与外网隔离，从而可释放更多网络资源以及减少网络病毒传播风险
7、设备具有强大编解码能，支持4K输入、4K输出、4K录制
8、设备内置互动模块，无需MCU等系统即可实现低延时高清远程交互，基于普通宽带接入就能实现传输高清、流畅、低延时音视频流实时交互（选配）；
9、设备支持巡视督导、集中控制管理，可通过平台可查看设备状态以及统一管理操作，减少相关工作人员的工作负担；

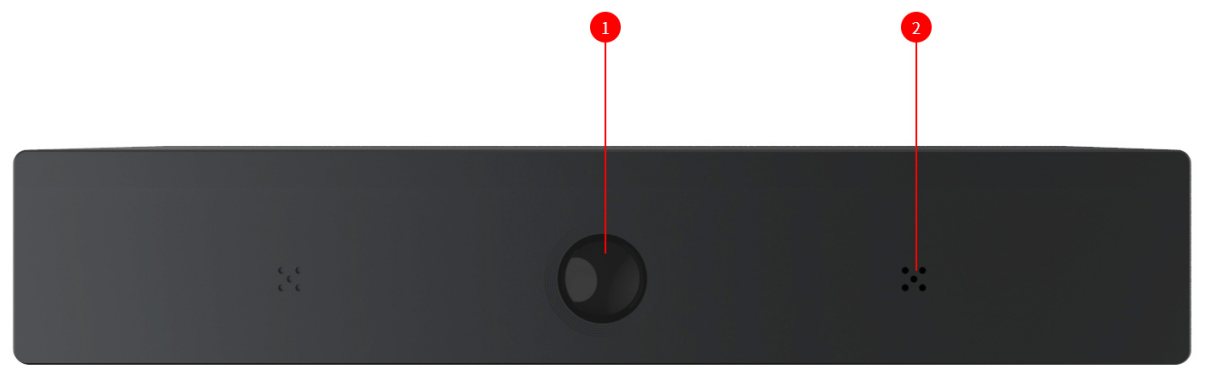

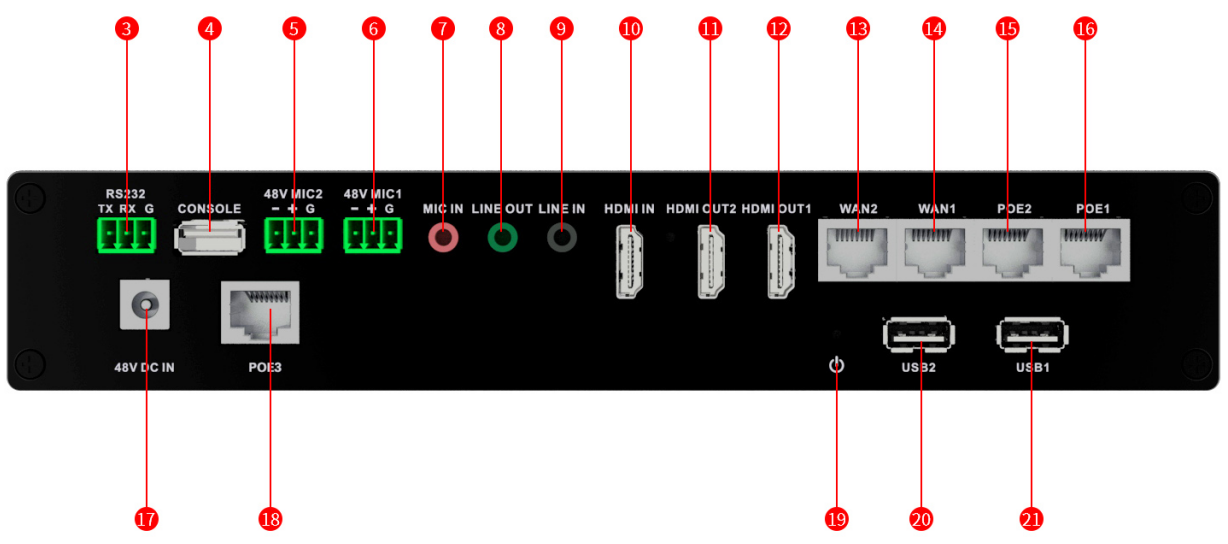

接口说明
|
序号 |
接口标识 |
说明 |
|
1 |
摄像头 |
超高清摄像头 |
|
2 |
麦克风孔 |
高灵敏度全向麦克风拾音孔 |
|
3 |
RS232 |
232接口，可外接触控面板、中控系统等设备 |
|
4 |
CONSOLE |
控制台打印接口 |
|
5 |
48v MIC2 |
48v幻象供电MIC输入接口 |
|
6 |
48v MIC1 |
48v幻象供电MIC输入接口 |
|
j7 |
MIC IN |
3.5mm线性音频输入接口 |
|
8 |
LINE OUT |
3.5mm线性音频输出接口 |
|
9 |
LINE IN |
3.5mm线性音频输入接口 |
|
10 |
HDMI_IN |
HDMI信号输入接口 |
|
11 |
HDMI_OUT2 |
HDMI信号输出接口 |
|
12 |
HDMI_OUT1 |
HDMI信号输出接口 |
|
13 |
WAN2 |
千兆RJ45网络接口，用于设备联网 |
|
14 |
WAN1 |
千兆RJ45网络接口，用于设备联网 |
|
15 |
POE2 |
POE网络接口，用于外接poe摄像机 |
|
16 |
POE1 |
POE网络接口，用于外接poe摄像机 |
|
17 |
48V DC IN |
DC48v电源输入接口 |
|
18 |
POE3 |
POE网络接口，用于外接poe摄像机 |
|
19 |
电源图标 |
电源开关按钮 |
|
20 |
USB1 |
USB接口，可外接USB鼠标、键盘、U盘等设备 |
|
21 |
USB2 |
USB接口，可外接USB鼠标、键盘、U盘等设备 |
规格说明
|
型号 |
R21N1-LS、R21N1-LT |
|
系统结构 |
嵌入式Linux系统 |
|
视频输入 |
1路HDMI输入，5路网络信号源 |
|
视频输出 |
2路HDMI输出 |
|
最大输入分辨率 |
3840*2160 |
|
音频输入 |
2路3.5mm line-in接口，2路48V幻象供电MIC接口 |
|
音频输出 |
1路3.5mm line-out接口 |
|
视频编码 |
H.264 |
|
音频编码 |
AAC |
|
视频输出格式 |
MP4，TS |
|
视频编码帧率 |
25～30fps |
|
视频码率 |
256kbps~20480Kbps可调 |
|
音频码率 |
32~192Kbps可调 |
|
数据存储 |
内置>=256G固态存储、支持USB下载、支持FTP上传 |
|
网络 |
5路RJ45网口，其中3路支持POE |
|
串口 |
1路RS232串口 |
|
USB接口 |
3路USB接口,其中一路是console; |
|
麦克风 |
内置全向麦克风 |
|
摄像头 |
120°/45°水平视场角（-LS:120°视场角，-LT:45°视场角） |
|
软件升级 |
支持在线升级、本地升级 |
|
电源参数 |
DC48V 输入 |
|
产品外观尺寸 |
246mm*130.5mm*45mm |
|

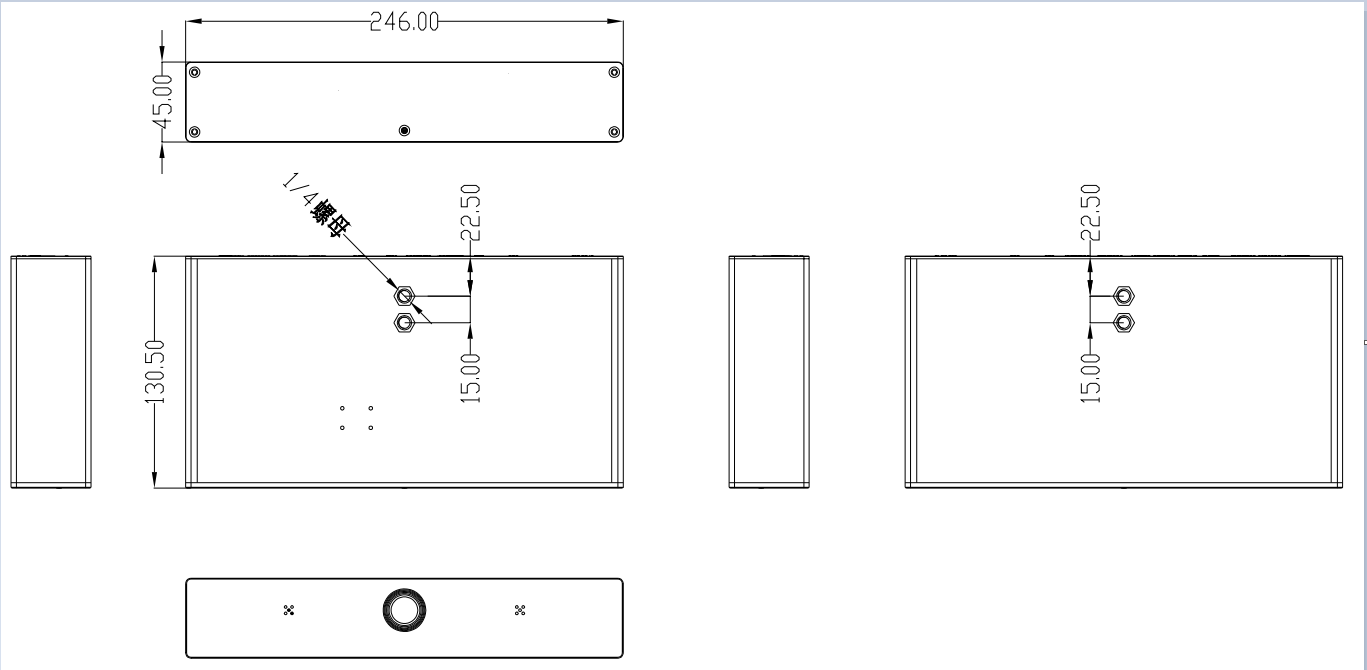

尺寸图 |
|
