集触控显示、音视频采集、音视频编解码、音视频处理、音频扩音、视频录制、视频点播、视频直播、视频导播、远程互动、运维管理、POE、HID反向控制、UVC/UAC、功率放大、扬声器、无线麦克风、IOT物联控制等功能于一体的设备。设备采用工业级别高性能低功耗ARM架构四核处理器，基于开源稳定的嵌入式Linux操作系统设计开发，确保系统可靠稳定。该产品以智能便捷操作为基础，用户理念为核心，具有安装简便，操作简单、维护容易等优点，面对各类应用场景，通过该设备实现音视频相关需求，为用户提供一体化解决方案。
采用15.6寸高清液晶触摸屏，轻松实现导播监看，导播控制，让操作轻松简单；系统采用嵌入式设计，ARM多核处理器，高稳定，低功耗，2TB超大存储空间，支持更多扩容，7*24小时不间断工作。
支持ONVIF协议、RTSP协议、SD接口I、HDMI接口等画面接入。
支持3840*2160 4K超清视频录制，分段录制，定时录制，MP4、TS等丰富的录制格式。
所有通道均支持通过RTMP、HLS等直播协议，可与第三方平台和系统对接，电影通道和资源通道同时直播，定时直播。
支持8种布局模式，响应不同场景需要；14种转场特效，使画面切换柔和自然；字幕、台标、片头片尾功能，并支持预设，用户轻点即可快速调用，使导播更便捷。
支持在软件界面对录制文件进行一键回放、删除；外接U盘、移动硬盘等存储设备，并对录制文件进行一键拷贝或自动拷贝；通过FTP将录制文件传输至相关平台。
平台集中化管理：对设备进行开关机/重启/功能开关等操作，减少相关工作人员的工作负担；支持实时查看设备状态以及巡课督导；集中管理、设备状态、巡课督导等相关功能可提供开放SDK给第三方系统/平台对接。
内置互动模块，主机无需连接服务器即可实现1V9低延时高清晰度的远程互动；支持通过扩展外部服务器方式实现大规模远程互动需求；支持标准的H.323和SIP框架协议，可无缝对接主流第三方视频会议终端。
内置POE5口网络交换机，3路网口支持POE，POE摄像机接入，集供电、控制、视频传输于一体，即插即用，便于安装部署，网络隔离技术，可将相机等设备与外网隔离，有效减少网络病毒传播风险。
内置功率放大，支持2路4Ω立体声输出接口，单口输出功率40W，总输出功率可达80W；支持短路、开路、过热、过载、直流等保护。
产品接口说明：

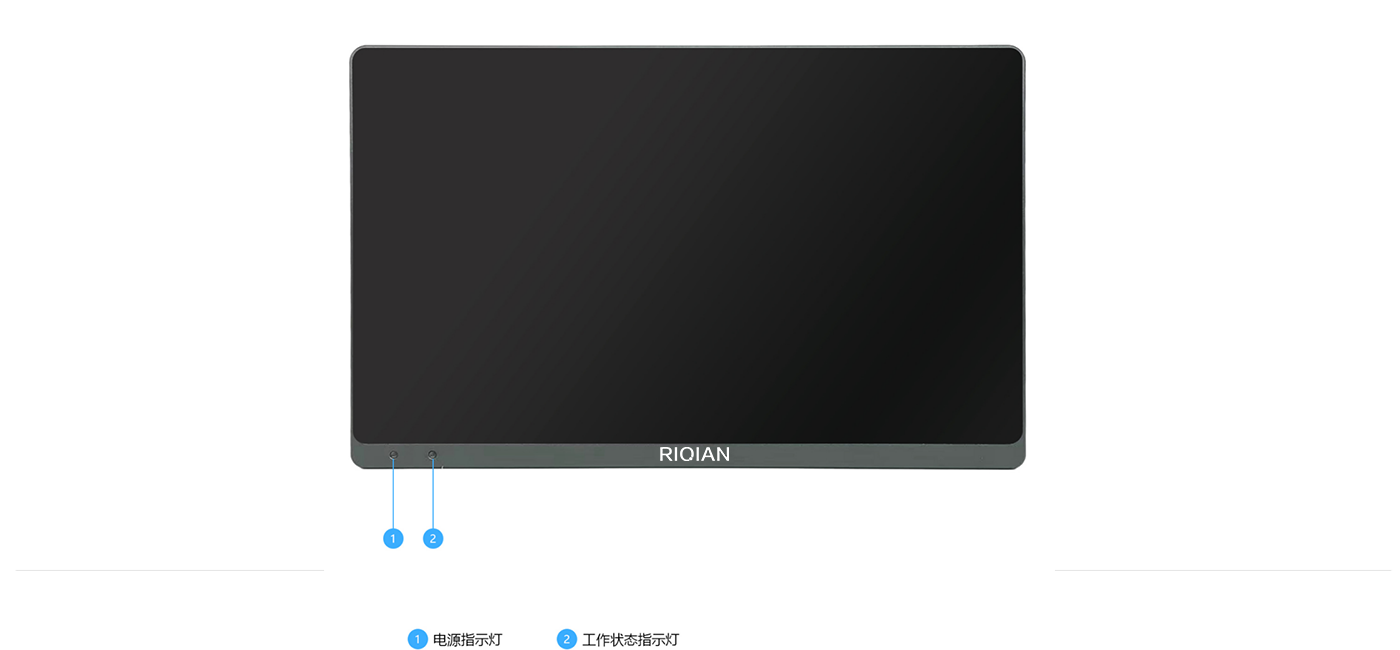

前面板
下方接口
上方接口
技术规格：
|
显示单元 |
背光类型 |
LED |
|
分辨率 |
1920*1080 |
|
|
色彩 |
16.7M |
|
|
视角 |
89 |
|
|
对比度 |
800 |
|
|
亮度 |
300Cd/m2 |
|
|
像素间距 |
0.17925 (H) x 0.17925 (V) |
|
|
触摸单元 |
触摸面板 |
G+G |
|
触摸点数 |
10点 |
|
|
触摸精度 |
±2.5mm |
|
|
相应视角 |
Max.30ms |
|
|
系统单元 |
操作系统 |
Linux |
|
CPU核数 |
4核 |
|
|
运行内存 |
4G |
|
|
机身存储 |
1TB（支持更换大容量存储） |
|
|
远程唤醒 |
支持本地UDP唤醒、公网TCP唤醒 |
|
|
一键系统还原 |
一键还原系统按键 |
|
|
支持协议 |
HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP |
|
|
实体按键 |
三合一多功能按键 |
|
|
视频单元 |
视频编码标准 |
H.264，H.265
|
|
输入分辨率 |
3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60 |
|
|
输出分辨率 |
3840*2160、1920*1080 |
|
|
视频录制格式 |
MP4，TS |
|
|
视频录制码率 |
256kbps~20480Kbps可调 |
|
|
录制码率控制 |
CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP |
|
|
视频录制帧率 |
25～60fps |
|
|
视频直播格式 |
RTMP、RTSP、HLS |
|
|
视频直播码率 |
256kbps~20480Kbps可调 |
|
|
视频直播帧率 |
25～30fps |
|
|
音频单元 |
音频压缩标准 |
AAC |
|
音频压缩码率 |
32~192Kbps可调 |
|
|
无线麦模块参数 |
无线麦调制方式：FM调制 |
|
|
无线麦频率范围：640~690MHz |
||
|
无线麦使用距离：＜40M |
||
|
麦克风款式：手持、领夹、头戴（三选二） |
||
|
音频处理模块参数 |
回声消除：长度256ms，回声消除幅度60dB，收敛速度100dB/s |
|
|
降噪深度≥21dB，可人工智能学习非常态化噪音 |
||
|
信号处理延时：低至8ms（不同算法配置延时有差异） |
||
|
IOT单元 |
物联模块参数 |
无线模组：BT4.2/5.0 |
|
无线模式：BLE Mesh自组网 |
||
|
工作模式：TCP Client连接平台/服务器 + UDP Server本地控制接入 |
||
|
网络心跳：支持TCP原生KeepAlive |
||
|
功能接口 |
视频输入 |
3路HDMI |
|
视频输出 |
3路HDMI |
|
|
音频输入 |
1路3.5mm插孔LINE IN、1路凤凰端子LINE IN、2路凤凰端子48V MIC、2路HDMI IN、1路RJ45 MIC IN |
|
|
音频输出 |
2路3.5mm插孔LINE OUT、2路HDMI OUT、2路SPK OUT |
|
|
网络接口 |
2路RJ45:10/100/1000M自适应 |
|
|
3路RJ45:10/100M自适应 ,支持POE（802.3af/at） |
||
|
天线接口 |
1个IOT天线接口、1个无线麦天线接口 |
|
|
红外接口 |
1个3.5mm插孔IR接口 |
|
|
COM接口 |
1路凤凰端子RS232 |
|
|
USB接口 |
1路Type-B USB2.0、1路Type-A USB3.0、3路Type-A USB2.0 |
|
|
电源接口 |
1路内径2.5mm, 外径5mmDC电源插座
|
|
|
电源单元 |
输入电源 |
DV 19V |
|
最大功耗 |
<90W |
|
|
待机功耗 |
<2W |
|
|
运行环境 |
储藏温度 |
-20℃~+70℃ |
|
储藏湿度 |
90%RH |
|
|
工作温度 |
0℃~50℃ |
|
|
工作湿度 |
70%RH |
|
|
物理特性 |
安装方式 |
壁挂式 |
|
机身颜色 |
前框：银灰色、机箱：米白色 |
|
|
机身材质 |
前面板：铝合金、机箱：钣金SGCC |
|
|
整机尺寸 |
369.43mm(W) x 235.59mm(D) x38.00mm(H) |
|
|
包装方式 |
纸箱 |
|
|
包装尺寸 |
492.00*353.00*147.00mm |
|
|
净重 |
约 3.10kg |
|
|
毛重 |
约4.50kg |
|
|
附件 |
电源适配器、吸盘天线*2、红外发射器、合格证保修卡、光盘、装箱清单； |
|
|

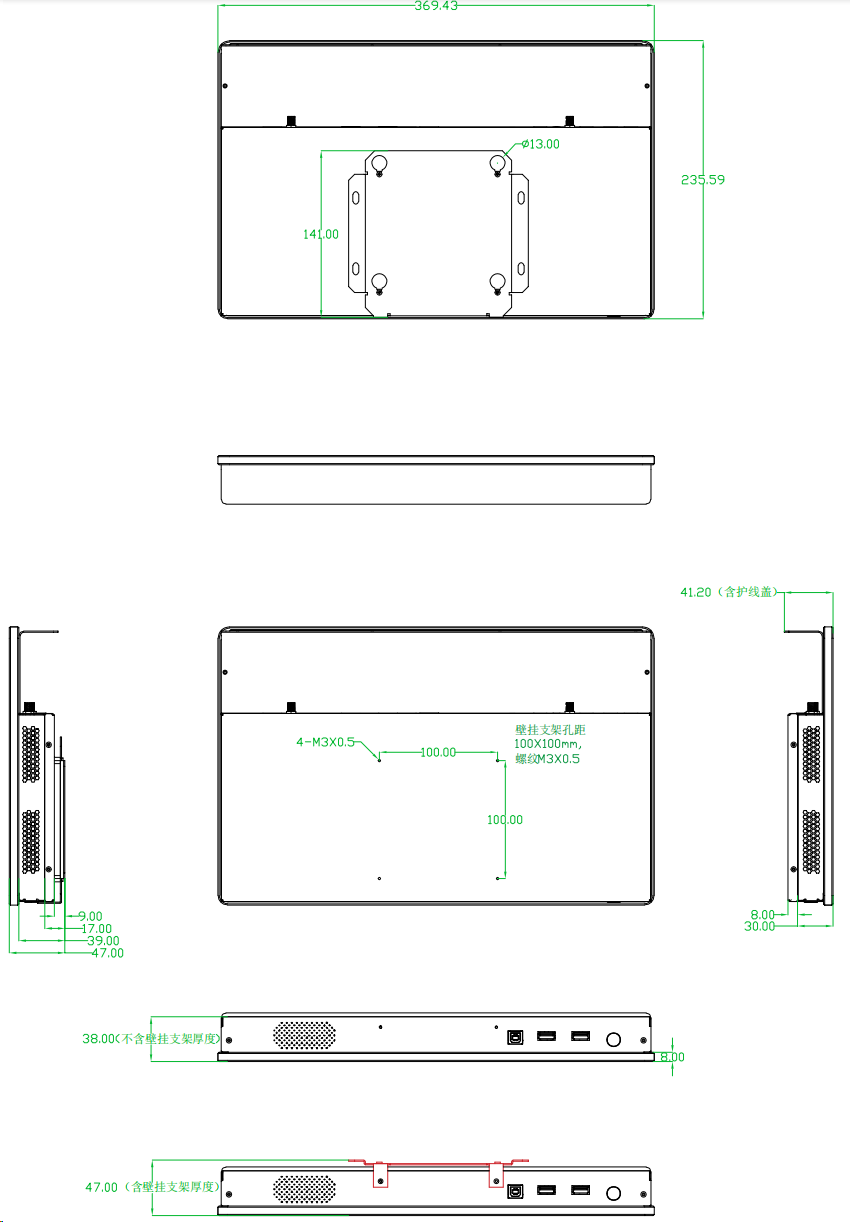

尺寸图 |
 |
|
